四月 27, 2019

前端常见的树结构的数据是DOM树：

1
2
3
4
5
6
7
8
9
10
11
12
<html>
  <head>
    <meta http-equiv="Content-Type" content="text/html; charset=utf-8"/>
  </head>
  <body>
    <div class="wrap">
      <h1>title</h1>
      <div>
        <p>内容文字</p>
      </div>
  </body>
</html>

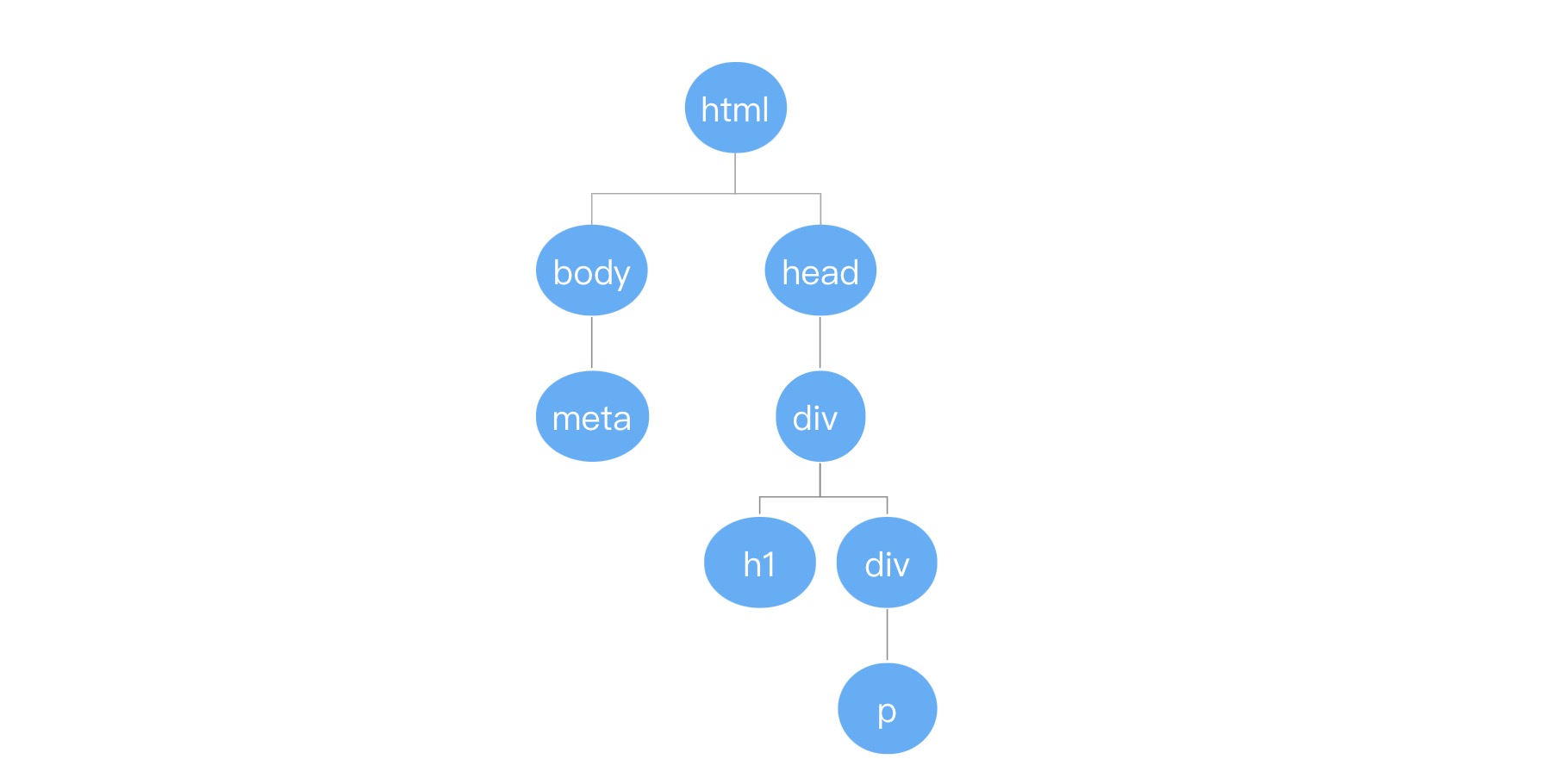

把上面的html代码想象成一棵树：

dom树

从上面的DOM树我们可以看出来一些树的特点：

  1. 每一棵树都有一个唯一的根节点，在DOM树结构里，这个根节点就是根元素：html节点，也叫页面的根节点，

  2. HTML元素作为根节点，有两个子节点head和body，head和body节点又分别有自己的子节点，

  3. head和body互为兄弟节点，兄弟节点就是都拥有相同的父节点的元素，

  4. 每一个节点都可以拥有任意个数的子节点

什么是树，树的定义

那具体，如何来定义什么是树的概念呢？

一个简单的树结构，如下图：

树

树（Tree）：n个节点构成的有限集合

n = 0 ,称之为空树

那么一颗非空的树（n > 0），应具备以下特点：

  1. 树中有一个称之为根（root）的特殊节点，

  2. 其余的节点可以分为m个互不相交的有限集合，注意是互不相交的有限集合

  3. 每一个集合又是一棵树，称之为原来树的子树

  4. 子树之间不可相交

  5. 除了根节点，每一个节点都有且仅有一个父节点

  6. 连接两个节点的叫边，n个节点的树，有n-1条边

  7. 树形结构节点之间的关系是一对多

树结构的术语

  1. 节点的度：节点所拥有的子树的个数

  2. 树的度：树中节点度的最大值

  3. 叶子：终端节点，度为0的节点

  4. 分支节点：非终端节点，度不为0的节点

  5. 子节点：节点的直接后继节点

  6. 父节点：节点的直接前驱节点

  7. 兄弟节点：拥有同一个父节点

  8. 子孙节点，某个节点的所有后继节点

  9. 祖先节点：某个结点的所有前驱节点

  10. 路径：从某个节点咨商的到另一个节点，所经过的边

  11. 节点的层：根节点的层是1，其余的节点是其父节点的层数加一

  12. 树的深度：所有节点层数的最大值

  13. 有序树、无序树

树的存储结构

一棵树在内存中是如何存储的呢？

计算机存储数据的时候，是链式存储或者顺序存储，树这种结构是不能被直接存储的，要将他转换为链式存储或者顺序存储的方式才可以

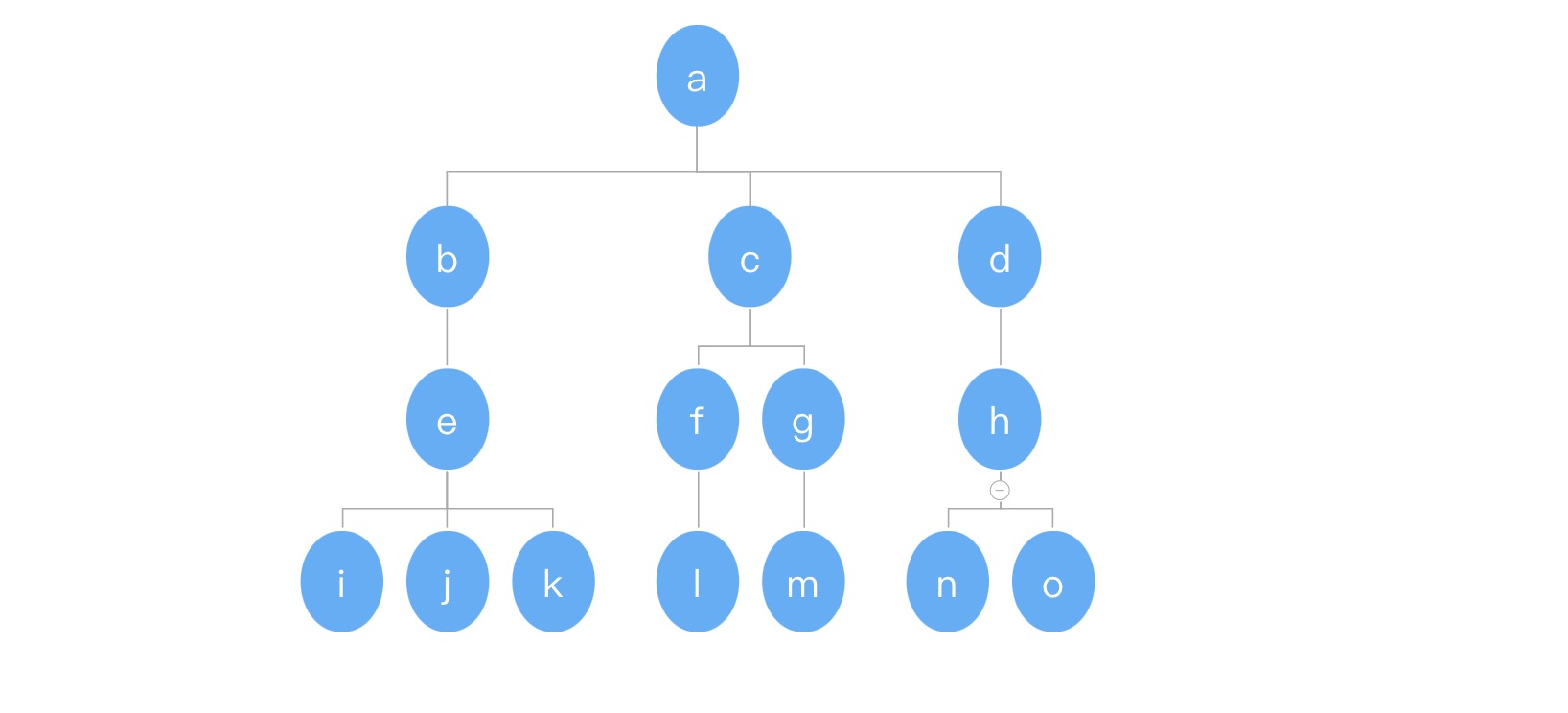

比如这一个树：

树

计算机有两种存储的方式课存储树：

双亲表示法

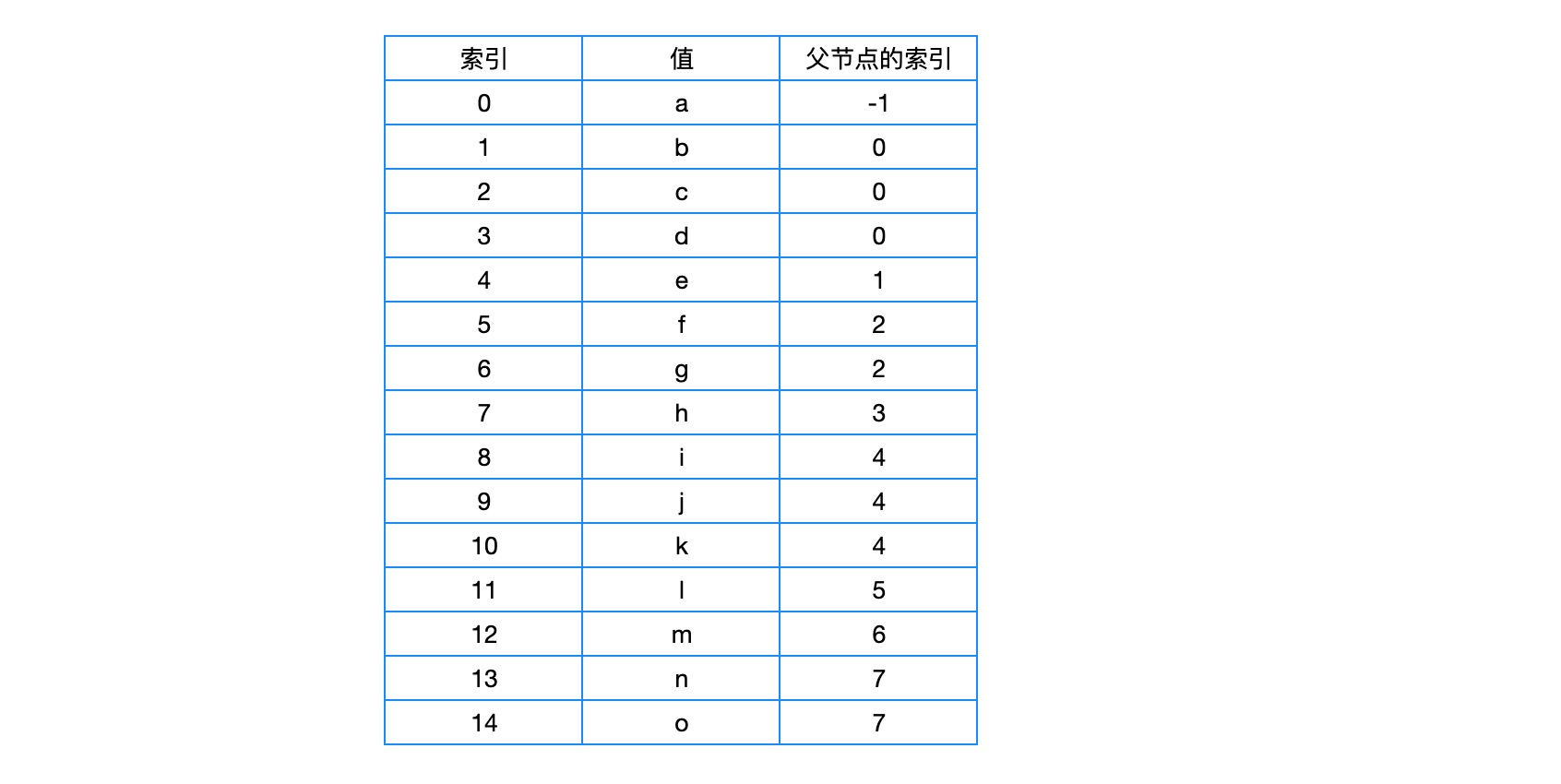

采用数组存储普通的树，顺序存储数组，给每个节点附加一个记录当前节点父节点位置的变量，如下图表示

双亲表示法

双亲表示法的优点：可以快速的去获取任意节点的父节点

双亲表示法的缺点：无法直接获取某个节点的子节点，需要遍历数组才可以获取某个节点的子结点

如上图表示，

a节点是根节点，没有父节点，索引没有父节点的索引，a节点存储的父节点的索引就是-1，b、c、d的父节点是a，a节点的索引是0，所以b、c、d节点存储的父节点的索引就是0

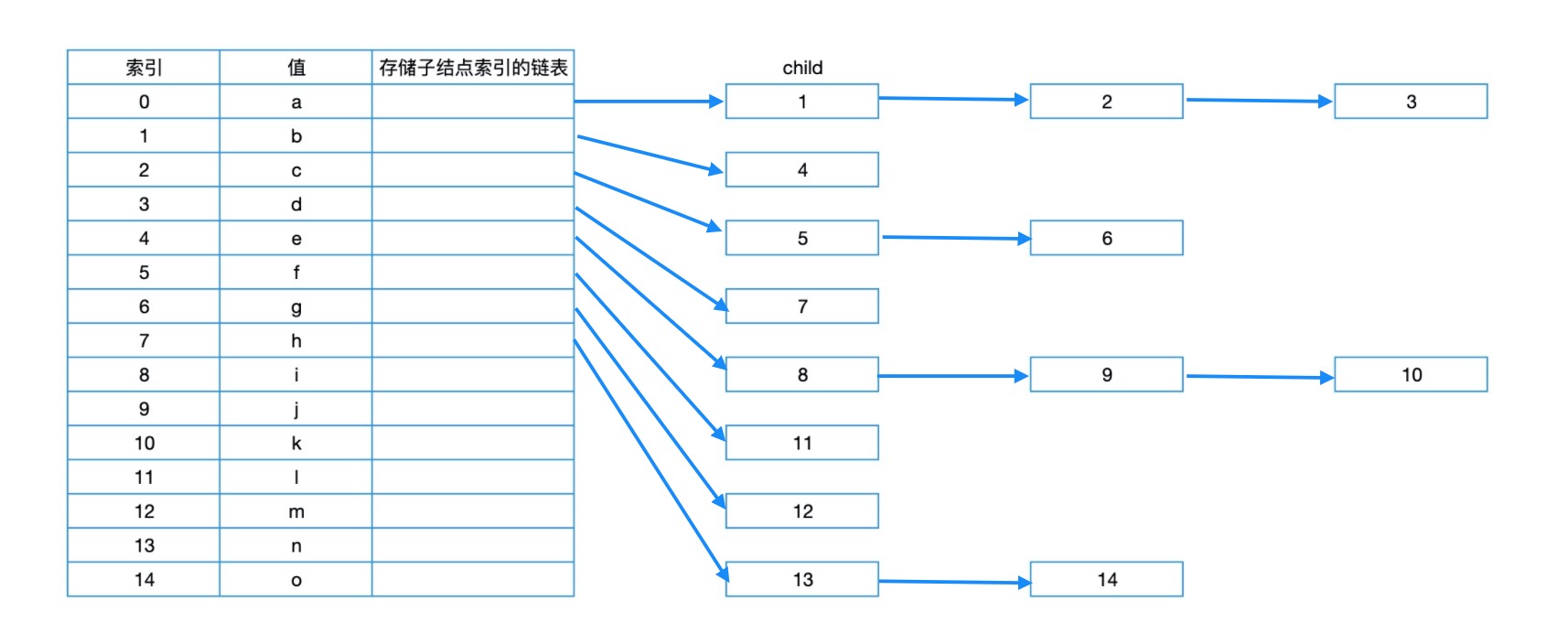

孩子表示法

建立多个指针域，指向子节点的地址，也就是说任何一个节点都掌握他子节点的信息

孩子表示法

其核心思想是：

  1. 从根节点开始依次存储树的各个节点

  2. 给每个节点配备一个链表，会给各个节点配备一个链表，用于存储各个节点的孩子节点位于数组中的位置。如果说节点没有子节点，该节点的链表为空

如上图表示：

a节点的子结点是b、c、d，这三个节点对应的索引是1，2，3所以a节点的指针里面存储的就是这三个子结点的索引值：1，2，3

孩子兄弟表示法

把普通的树转成二叉树，从树的根节点开始，依次用链表存储各个节点的孩子节点和兄弟节点

孩子表示法需要给每个节点存储子节点的指针域，那么孩子兄弟表示法，需要给每个节点在增加一个指针域，用来存储其兄弟节点索引的指针域

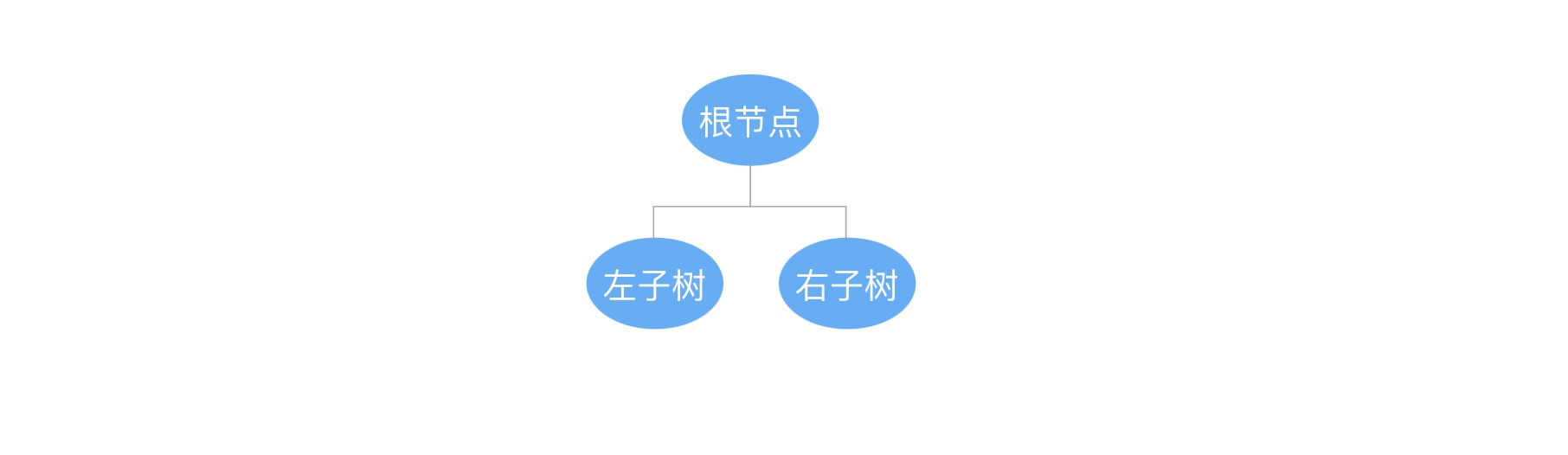

二叉树

二叉树

二叉树的概念：树中的所有节点，最多只能有两个子结点

二叉树的特点：

  1. 每个节点最多有两个子结点

  2. 左子树和右子树是有序的

  3. 即使一个节点只有一颗子树，也要区分是左子树还是右子树

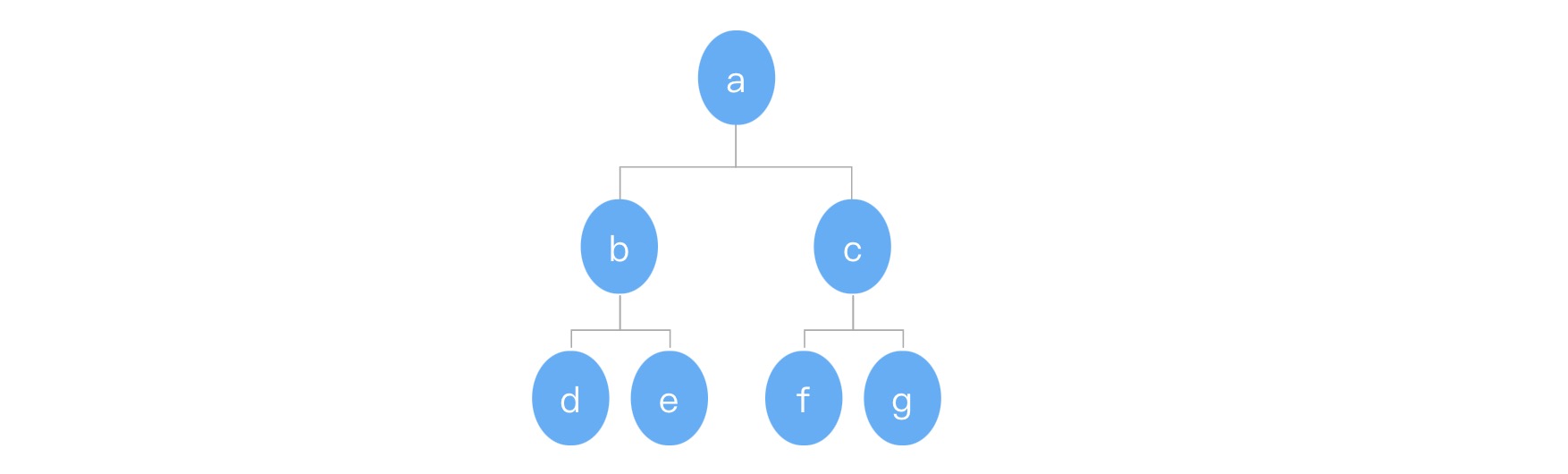

满二叉树

二叉树

一颗二叉树，所有的分支节点都有左子树和右子树，并且所有的叶子节点都在同一层

满二叉树的特点：

  1. 叶子节点都在同一层，且在最下层

  2. 非叶子节点的度，一定是2

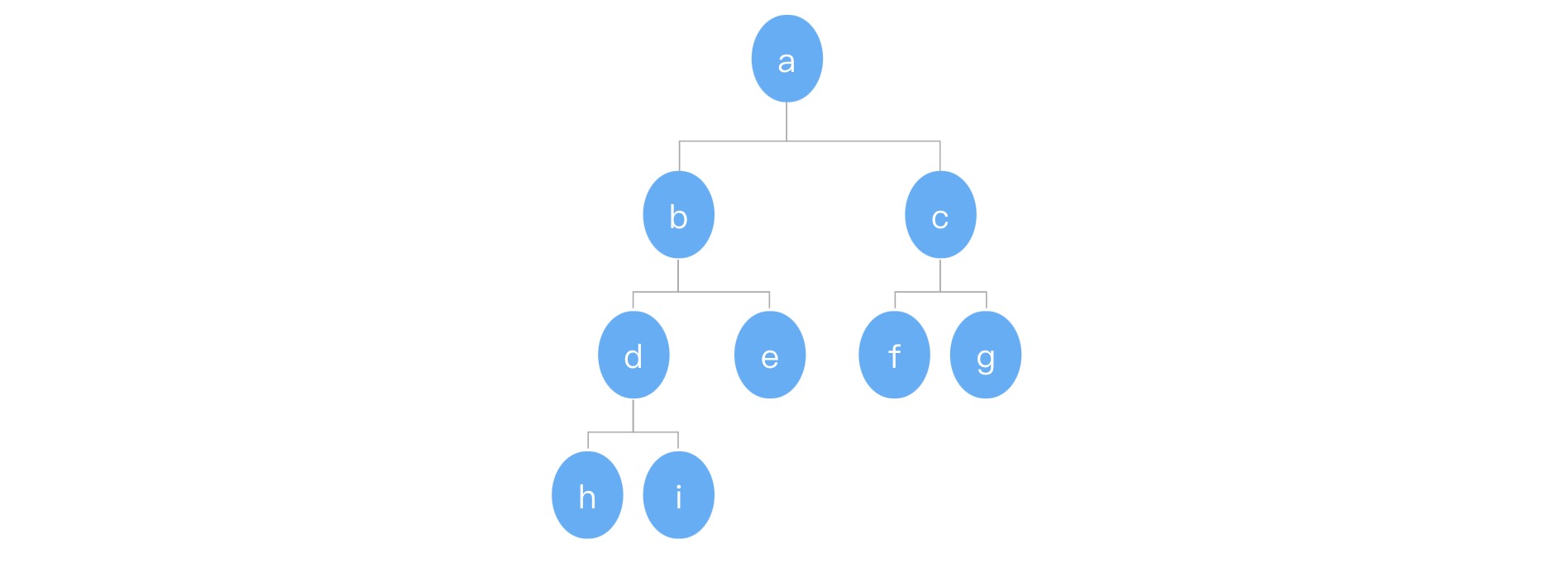

完全二叉树

二叉树

满二叉树一定是完全二叉树

一棵深度为k的有n个结点的二叉树，对树中的结点按从上至下、从左到右的顺序进行编号，如果编号为i（1≤i≤n）的结点与满二叉树中编号为i的结点在二叉树中的位置相同，则这棵二叉树称为完全二叉树

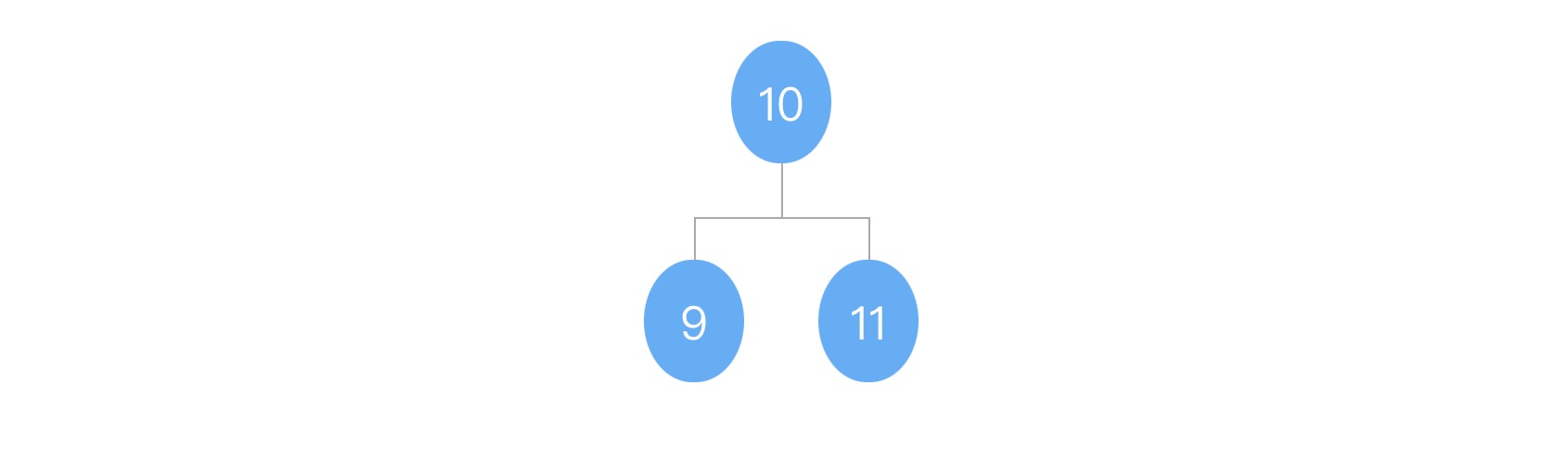

二叉搜索树

二叉树

二叉搜索树，又称二叉查找树，二叉排序树

二叉搜索树或者是一棵空树，或者具有以下特点：

  1. 若它的左子树不空，则左子树上所有结点的值均小于它的根结点的值

  2. 若它的右子树不空，则右子树上所有结点的值均大于它的根结点的值

  3. 它的左、右子树也分别为二叉排序树

自己实现一个二叉搜索树

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
class BSTNode {
  constructor(value) {
    this.value = value;
    this.left = null;
    this.right = null
  }
}

class BST {
  constructor () {
    this.root = null
  }

  insertNode(node, newNode) {
    if(newNode.value > node.value) {
      if(node.right === null) {
        node.right = newNode
      }else {
        this.insertNode(node.right, newNode)
      }
    }else if(newNode.value < node.value) {
      if(node.left === null) {
        node.left = newNode
      }else {
        this.insertNode(node.left, newNode)
      }
    }
  }

  insert(value) {
    const newNode = new BSTNode(value);
    if(this.root === null) {
      this.root = newNode;
    }else {
      this.insertNode(this.root, newNode)
    }
  }
}

const bst = new BST();
bst.insert(10);
bst.insert(12);
bst.insert(9);
console.log(bst)

二叉搜索树的特点

小值在左边，大值在右边，查找元素的时候比较快

二叉搜索树的遍历

遍历二叉搜索树有三种遍历方式：先序遍历，中序遍历，后序遍历

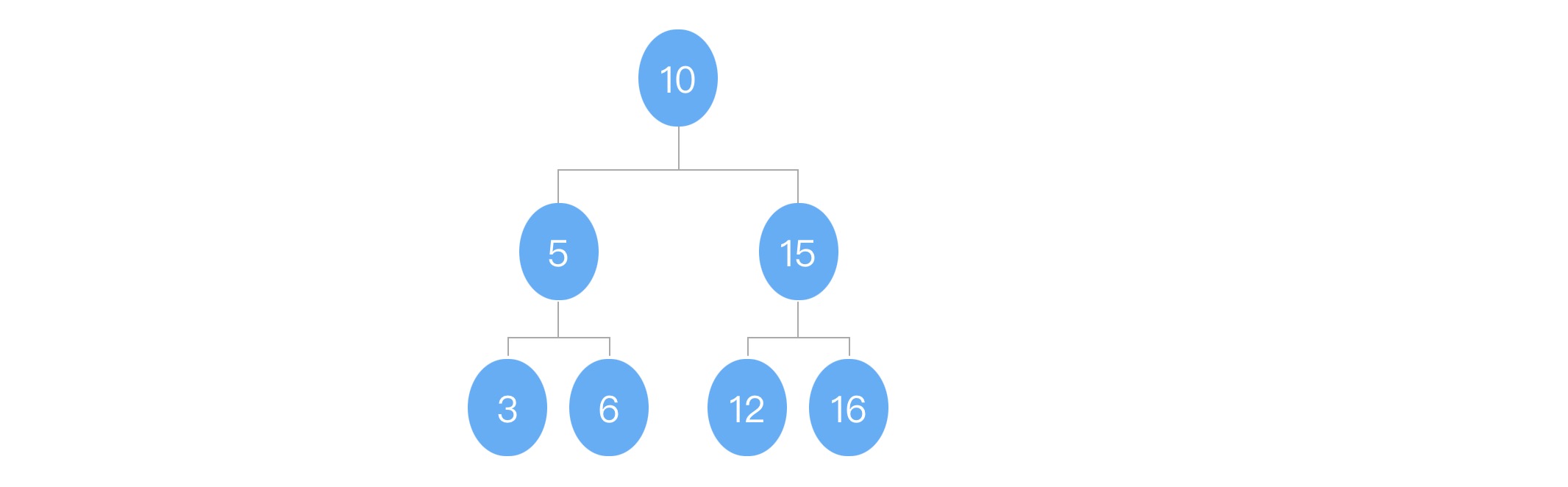

下面这张图，我们分别使用三种遍历方式进行遍历

二叉树

先序遍历

先序遍历：首先遍历根节点，然后遍历左子树，遍历右子树

当前二叉搜索树的节点比较少，按照先序遍历的规则，我们可以用眼睛看一下就知道先序遍历结果应该是这样：10，5，3，6，15，12，16

我们来写一个先序遍历的算法，实现一下先序遍历，基于我们刚才写的二叉搜索树，已经具备插入节点的方法，接着给这个二叉搜索树增加先序遍历方法

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
...

class BST {
  ...

  preOrder() {
    const arr = [];
    this.preOrderNode(this.root, arr);
    return arr;
  }

  preOrderNode(node, arr) {
    if(node === null) return;
    arr.push(node.value);
    const left = node.left;
    const right = node.right;
    if(left) this.preOrderNode(left, arr);
    if(right) this.preOrderNode(right, arr);
  }
}

const bst = new BST();
bst.insert(10);
bst.insert(5);
bst.insert(15);
bst.insert(3);
bst.insert(6);
bst.insert(12);
bst.insert(16);
const preOrderList = bst.preOrder()
console.log(preOrderList) // [10, 5, 3, 6, 15, 12, 16]

如上面的代码，我们新增来先序遍历的方法：preOrder，然后按照上面图中的节点依次插入节点，然后调用先序遍历的方法，并在控制台打印这个遍历的结果，和上面的用眼睛看出来的结果是一样的

中序遍历

从根节点开始，先递归遍历其左子树，然后从最后一个节点存入数组，然后回溯遍历双亲节点，然后是右子树

我们同样使用js实现一个二叉搜索树的中序遍历

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28

class BST {
  inOrder() {
    const arr = [];
    this.inOrderNode(this.root, arr);
    return arr;
  }

  inOrderNode(node, arr) {
    if(node === null) return;
    const left = node.left;
    const right = node.right;
    if(left) this.inOrderNode(left, arr);
    arr.push(node.value);
    if(right) this.inOrderNode(right, arr);
  }
}

const bst = new BST();
bst.insert(10);
bst.insert(5);
bst.insert(15);
bst.insert(3);
bst.insert(6);
bst.insert(12);
bst.insert(16);
const inOrderList = bst.inOrder()
console.log(inOrderList) // [3, 5, 6, 10, 12, 15, 16]

后续遍历

先遍历其左子树，在遍历其右子树，最后遍历根节点

同样，我们使用js代码来实现一些上面二叉搜索树的后续遍历

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
...
class BST
  ...
  postOrder() {
    const arr = [];
    this.postOrderNode(this.root, arr);
    return arr;
  }

  postOrderNode(node, arr){
    if(node === null) return;
    const left = node.left;
    const right = node.right;

    if(left) this.postOrderNode(left, arr);
    if(right) this.postOrderNode(right, arr);
    arr.push(node.value);
  }
}

const bst = new BST();
bst.insert(10);
bst.insert(5);
bst.insert(15);
bst.insert(3);
bst.insert(6);
bst.insert(12);
bst.insert(16);

const postOrderList = bst.postOrder();
console.log(postOrderList) // [3, 6, 5, 12, 16, 15, 10]

二叉搜索树的其他

我们已经实现了二叉搜索树的插入和三种遍历的方法，由于二叉搜索树的特殊性：小值在左边，大值在右边，我们可以利用这个特性，快速的找到树中的最大值和最小值。

让我们来写一段代码实现查找二叉搜索树中最大值和最小值的方法

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
max() {
  let node = this.root;
  while(node.right !== null) {
    node = node.right;
  }
  return node.value
}
min() {
  let node = this.root;
  while(node.left !== null) {
    node = node.left;
  }
  return node.value
}

console.log(bst.max()) // 16
console.log(bst.min()) // 3

寻找特定的值

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
search(val) {
  let node = this.root;
  while (node !== null) {
    if(node.value > val){
      node = node.left
    } else if (node.value < val) {
      node = node.right
    } else {
      return true;
    }
  }
  return false;
}

console.log(bst.search(25)) // false
console.log(bst.search(15)) // true

删除

删除二叉搜索树中的节点，可以分为三种情况：

  1. 被删除的节点，没有子树，那么可以直接把这个节点删除掉

  2. 被删除的节点，仅有一颗子树，删除掉该节点之后，直接把他的子节点放到被删除的节点的位置

  3. 被删除的节点，有两颗子树，我们需要保证删除该节点之后他的中序遍历的顺序不变

二叉搜索树的优缺点

优点

  1. 快速查找

  2. 快速的插入和删除

缺点：同样的一组数据，插入的顺序不同，最后导致的二叉搜索树的结果可能也会不一样

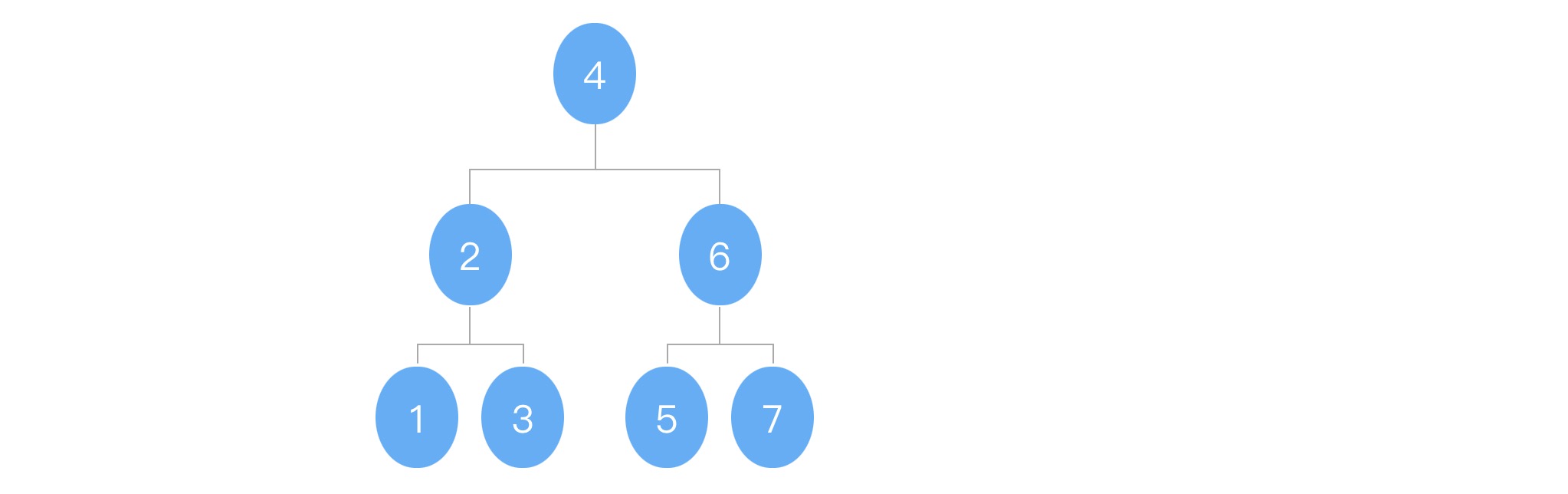

比如，我要在二叉搜索树中插入：1、2、3、4、5、6、7这样子的一组数据，如果我先插入的是4，理想的状态下，最后二叉树的结构如下

二叉树

我们理想的情况下，二叉搜索树的结构是左右分布均匀的，如上图那样，叫做平衡二叉搜索树，这种树结构的查询速度通常比较快

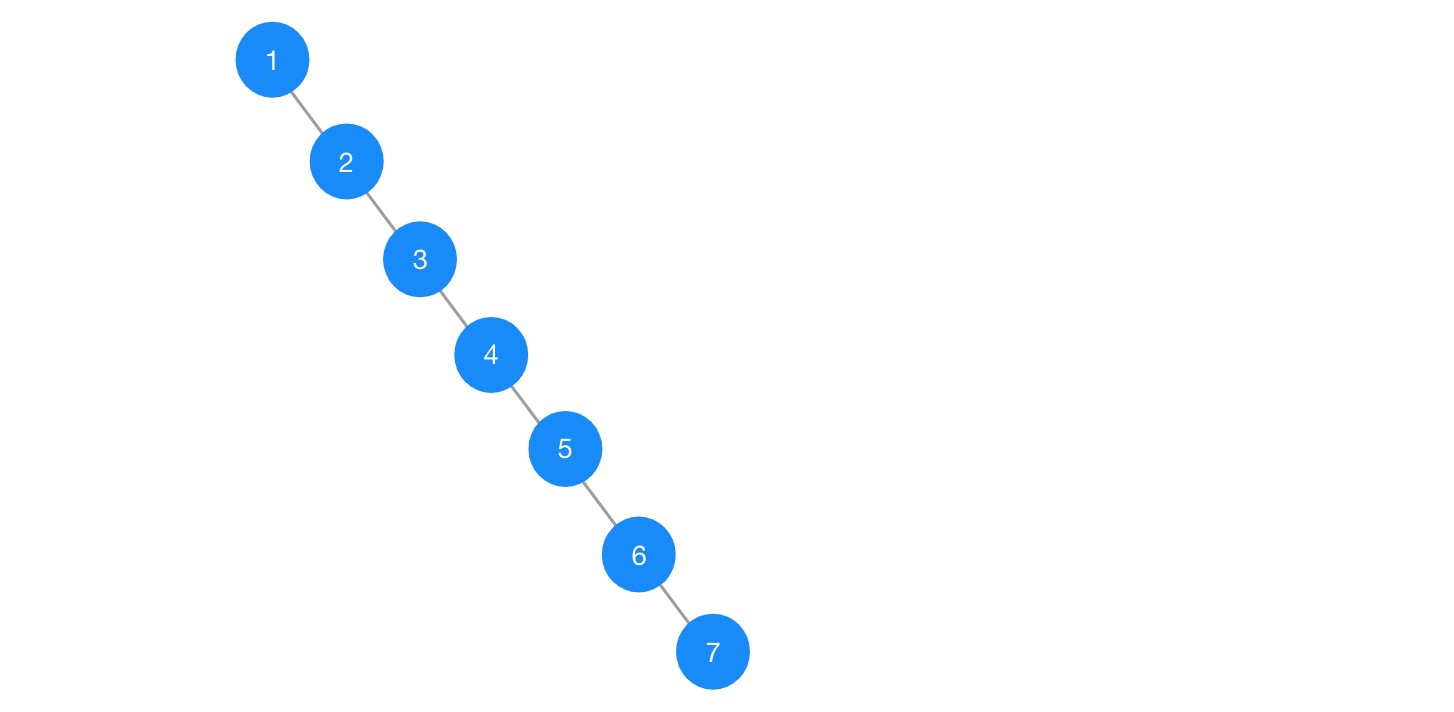

但是如果我先插入的是1这个最小的数据，那么在极端情况下，二叉搜索树的结构可能就会变成一颗完全的右斜树，如下图，看起来像链表

二叉树

在这种情况下，会影响二叉搜索树的查询速度，也叫做非平衡的二叉搜索树

所以为了保证我们的查询速度，我们要尽量保证我们的二叉搜索树是左右平衡的，这种树叫做平衡二叉搜索树

平衡二叉搜索树

我们先来了解一个概念：平衡因子

在二叉树中每个节点的左子树的高度减去右子树高度，取绝对值，就是这个节点的平衡因子

在平衡树中，我们要求每个节点的平衡因子的值不超过1，也就是说平衡因子的值只能是0，或者1，由此可以保证我们的二叉搜索树是一颗平衡树

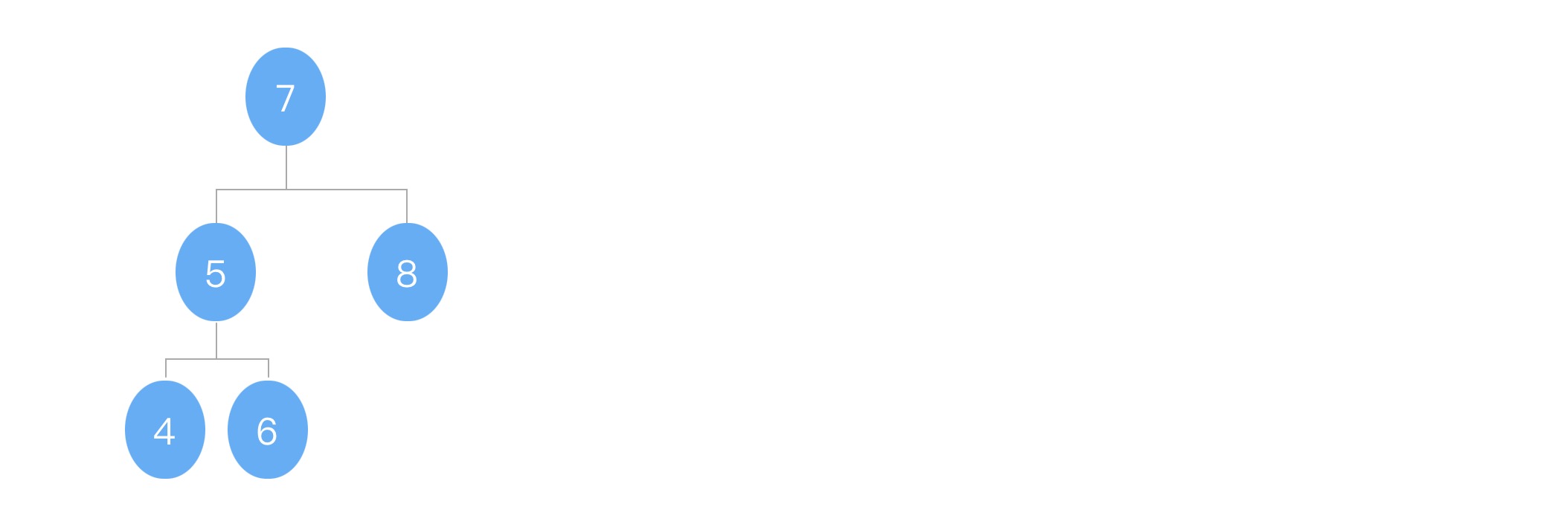

例如，下面这棵二叉搜索树，目前来看是平衡的二叉搜索树，因为他的每个节点的平衡因子都没有超过1

二叉树

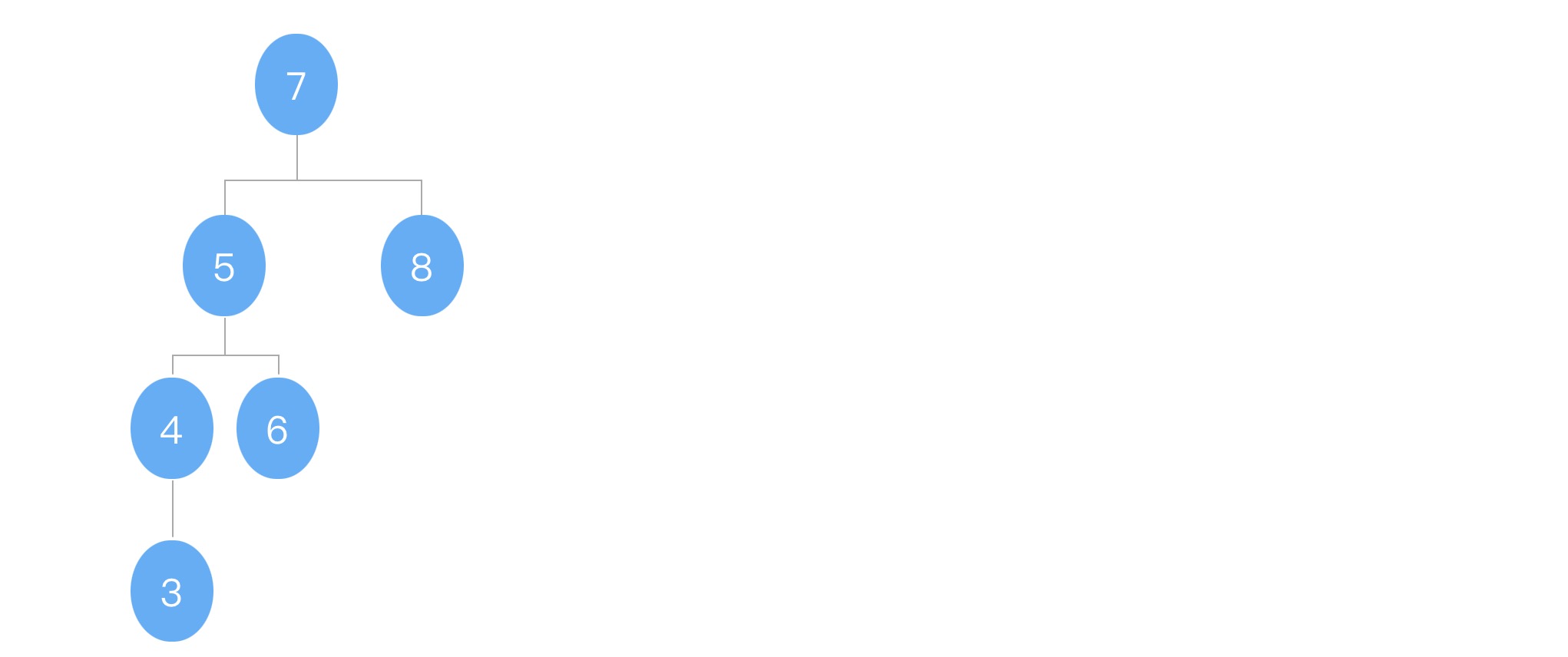

当我们想要在这个树中插入一个节点，比如，插入一个节点的值是3，那么插入之后这个二叉树就会变成下面这个样子，变成了一颗非平衡树，因为节点7的平衡因子，变成了2

二叉树

为了保证二叉搜索树的平衡，我们需要对节点进行调整，那么红黑树就是可以自平衡的二叉搜索树，我们对一个二叉搜索树执行插入的时候，可以自动对节点的平衡因子进行调整

红黑树

也叫R-B Tree,

红黑树的特点：

  1. 在设计红黑树的时候需要给节点增加一个属性，也就是节点的颜色属性，红色或者是黑色
1
2
3
4
5
6
7
8
class BSTNode {
  constructor(value) {
    this.value = value;
    this.left = null;
    this.right = null;
    this.color = 'black'; // 新增的节点颜色属性
  }
}

  1. 根节点是黑色

  2. 叶子节点都是黑色，且为null

  3. 连接红色节点的两个子节点都是黑色，红色节点的父节点都是黑色

  4. 从任意的节点出发，到其每个叶子节点的路径中，包含相同的数量的黑色节点

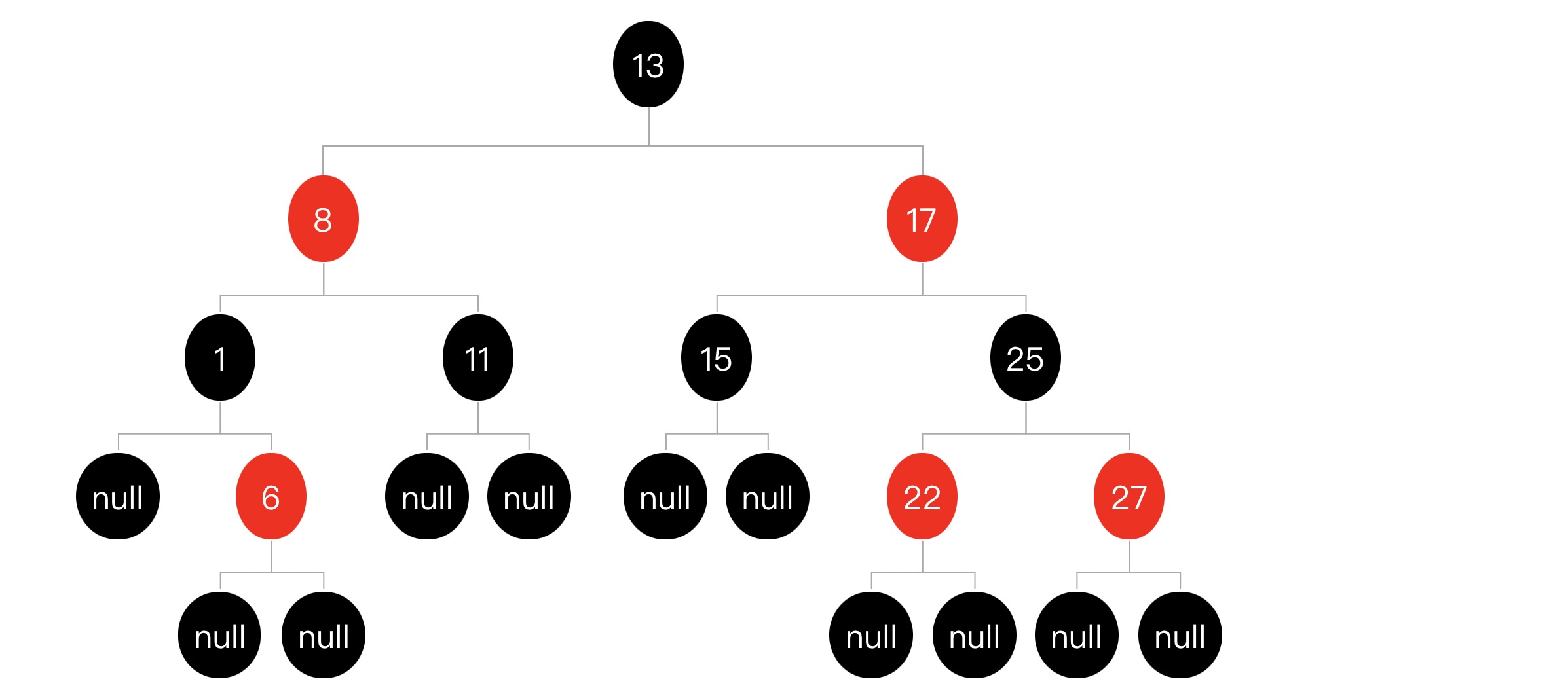

例如下面这个红黑树,就满足上面所说的特点

红黑树

新插入的节点都是红色，在我们往红黑树中插入节点的时候，必须遵守红黑树的这五个特点

在插入节点的时候，会先去遍历当前要插入的节点，应该在哪个位置，因为新插入的节点都是红色的，为了保证红黑树的性质，还需要看是否需要调整节点的颜色属性

代码

二叉搜索树的完整代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
class BSTNode {
  constructor(value) {
    this.value = value;
    this.left = null;
    this.right = null
  }
}

class BST {
  constructor () {
    this.root = null
  }

  insertNode(node, newNode) {
    if(newNode.value > node.value) {
      if(node.right === null) {
        node.right = newNode
      }else {
        this.insertNode(node.right, newNode)
      }
    }else if(newNode.value < node.value) {
      if(node.left === null) {
        node.left = newNode
      }else {
        this.insertNode(node.left, newNode)
      }
    }
  }

  insert(value) {
    const newNode = new BSTNode(value);
    if(this.root === null) {
      this.root = newNode;
    }else {
      this.insertNode(this.root, newNode)
    }
  }

  preOrder() {
    const arr = [];
    this.preOrderNode(this.root, arr);
    return arr;
  }

  preOrderNode(node, arr) {
    if(node === null) return;
    arr.push(node.value);
    const left = node.left;
    const right = node.right;
    if(left) this.preOrderNode(left, arr);
    if(right) this.preOrderNode(right, arr);
  }

  inOrder() {
    const arr = [];
    this.inOrderNode(this.root, arr);
    return arr;
  }

  inOrderNode(node, arr) {
    if(node === null) return;
    const left = node.left;
    const right = node.right;
    if(left) this.inOrderNode(left, arr);
    arr.push(node.value);
    if(right) this.inOrderNode(right, arr);
  }

  postOrder() {
    const arr = [];
    this.postOrderNode(this.root, arr);
    return arr;
  }

  postOrderNode(node, arr){
    if(node === null) return;
    const left = node.left;
    const right = node.right;
    if(left) this.postOrderNode(left, arr);
    if(right) this.postOrderNode(right, arr);

    arr.push(node.value);
  }

  max() {
    let node = this.root;
    while(node.right !== null) {
      node = node.right;
    }
    return node.value
  }

  min() {
    let node = this.root;
    while(node.left !== null) {
      node = node.left;
    }
    return node.value
  }

  search(val) {
    let node = this.root;
    while (node !== null) {
      if(node.value > val){
        node = node.left
      } else if (node.value < val) {
        node = node.right
      } else {
        return true;
      }
    }
    return false;
  }
}

const bst = new BST();
bst.insert(10);
bst.insert(5);
bst.insert(15);
bst.insert(3);
bst.insert(6);
bst.insert(12);
bst.insert(16);
const inOrderList = bst.inOrder()
console.log(inOrderList) // [3, 5, 6, 10, 12, 15, 16]

const postOrderList = bst.postOrder();
console.log(postOrderList) // [3, 6, 5, 12, 16, 15, 10]

console.log(bst.max()) // 16
console.log(bst.min()) // 3

console.log(bst.search(25)) // false
console.log(bst.search(15)) // true
  1. 1. 什么是树，树的定义
  2. 2. 树结构的术语
  3. 3. 树的存储结构
    1. 3.1. 双亲表示法
    2. 3.2. 孩子表示法
    3. 3.3. 孩子兄弟表示法
  4. 4. 二叉树
    1. 4.1. 满二叉树
    2. 4.2. 完全二叉树
  5. 5. 二叉搜索树
    1. 5.1. 自己实现一个二叉搜索树
    2. 5.2. 二叉搜索树的特点
    3. 5.3. 二叉搜索树的遍历
      1. 5.3.1. 先序遍历
      2. 5.3.2. 中序遍历
      3. 5.3.3. 后续遍历
    4. 5.4. 二叉搜索树的其他
    5. 5.5. 删除
    6. 5.6. 二叉搜索树的优缺点
    7. 5.7. 平衡二叉搜索树
  6. 6. 红黑树
  7. 7. 代码
    1. 7.1. 二叉搜索树的完整代码
